Ход лучей в проходящем свете

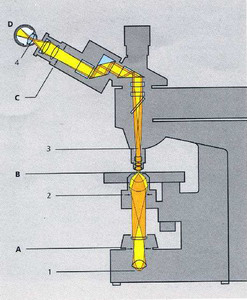

Рис. 1. Ход лучей в проходящем свете

Предложенный Келером вид освещения дает возможность получить равномерно освещенные изображения, а также добиться повышения разрешающей способности за счет применения конденсора. Основным требованием принципа освещения по Келеру является то, что освещаться должно только наблюдаемое поле препарата и не больше, т.к. излишний свет сказывается как рассеянный. В то же время световой конус должен соответствовать апертурному углу объектива, чтобы использовать числовую апертуру оптики. Только таким образом можно достичь максимальной разрешающей способности.

Принцип освещения по Келеру заключается в следующем. Конденсор, содержащий апертурную диафрагму 2 (см. рисунок), и полевая диафрагма А, как правило, находящаяся в штативе, представляют собой вспомогательные средства для создания максимальной разрешающей способности. Полевая диафрагма проецируется конденсором на исследуемый препарат В. В свою очередь, апертурная диафрагма отображается в зрачок объектива 3 и регулирует освещенность зрачка.

В микроскопе имеются две различные группы оптических плоскостей, связанных друг с другом. Первая группа содержит: нить накала, апертурную диафрагму, зрачок объектива, зрачок глаза наблюдателя. Она определяет ход лучей в зрачке и отвечает за разрешение микроскопа. К другой группе относятся: полевая диафрагма, плоскость препарата (предмета), промежуточное изображение в окуляре, сетчатка глаза наблюдателя. В плоскостях полевой диафрагмы и сетчатки глаза наблюдателя изображения становятся видимыми, а также устанавливается ограничение изображения. В пределах одной группы плоскости всегда отображаются одна в другую, они сопряжены.

Если необходимо достичь максимальной интенсивности освещения, следует выбрать критическое освещение. В этом случае источник света отображается не в зрачки, а на объект. Равномерность освещения при этом теряется.
