Дифференциально-интерференционный контраст в проходящем свете

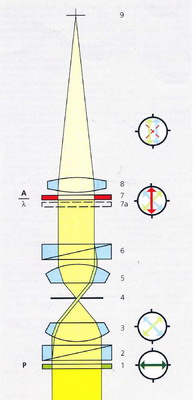

Рис. 1. Дифференциально-интерференционный контраст в проходящем свете

Дифференциально-интерференционный метод контрастирования основывается, что касается применяемых компонентов, на методе поляризационного контраста. Дополнительно вводятся две двулучепреломляющие призмы 2 и 6: в конденсор 3 и вблизи зрачка объектива 5. Призма 2 конденсора 3 осуществляет векторное разложение уже до этого поляризованного света по двум взаимно перпендикулярным направлениям колебаний и смещает эти лучи в боковом направлении так, что в препарате возникает боковое смещение, составляющее Dx=kxl, l представляет собой длину волны применяемого света, а k-число, как правило, меньшее 1. В том случае, если оба частичных луча проходят через совершенно одинаковые структуры, то они не приобретают дополнительную разность хода. Однако, если для обоих частичных пучков имеются различные условия, то каждый из них имеет другую разность хода, которую он забирает с собой в промежуточное изображение на оставшемся пути.

Вторая призма 6 ликвидирует такое расщепление позади объектива 5, анализатор 7 выбирает из смещенных по фазе волн компоненты, лежащие в направлении его колебаний. Только теперь, приобретя общую плоскость колебаний, оба частичных луча могут интерферировать друг с другом и, тем самым, преобразовывать разность хода в разность интенсивностей, воспринимаемую глазом. Посредством l-пластины 7а можно создать дополнительный цветовой контраст.
